TopSolid’Mold är utvecklad för att effektivt hantera den komplexa processen av att skapa formverktyg för gjutning. Programmet stödjer både formsprutningsverktyg och pressgjutningsverktyg, vilket gör det idealiskt för tillverkning av både plastkomponenter och metallprodukter.
CAD-system för tillverkning av formverktyg för gjutning.
TopSolid'Mold
TopSolid CAD/CAM-system
TopSolid’Mold: CAD för smartare formverktyg

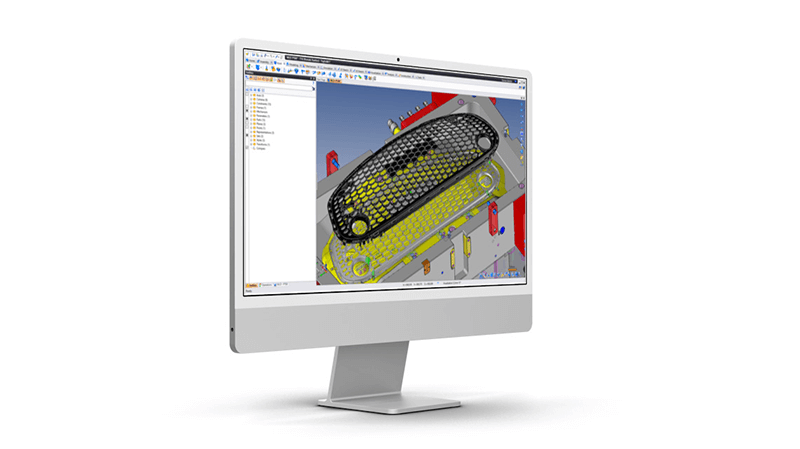

TopSolid’Mold är en komplett och smart lösning för dig som konstruerar formverktyg för formsprutning. Programmet guidar dig genom hela processen – från delning av produktmodell till färdig form med kärna, hålkärna, insatser, kylkanaler och utstötarsystem. Alla verktygsdelar är parametriska och uppdateras automatiskt vid ändringar. Med inbyggda guider, standardkomponenter och avancerad geometrihantering minimerar du fel och sparar både tid och resurser i verktygsframtagningen. Allt sker i en och samma integrerade CAD-miljö.
- Automatisk generering av formkärna och hålkärna.
- Hantering av släppvinklar, undercuts och insatser.
- Färdiga mallar och bibliotek för formuppbyggnad.
Vad är TopSolid’Mold?
TopSolid’Mold är en komplett CAD-lösning för att designa formverktyg för formsprutning. Programmet är utvecklat specifikt för verktygskonstruktörer och är helt integrerat med TopSolid’Design, vilket gör det möjligt att arbeta sömlöst med både produktdesign och verktygsdesign i ett och samma system.
Till skillnad från många andra CAD-system som kräver manuell bearbetning eller extern mjukvara, erbjuder TopSolid’Mold en hög grad av automatisering och intelligens, vilket drastiskt minskar konstruktionstiden och ökar kvaliteten på slutprodukten.
Nyckelfunktioner:
- Automatisk skapande av formkroppar (Core & Cavity).
- Intelligent hantering av underskärningar, släppvinklar och insatser.
- Inbyggda standardbibliotek från leverantörer som HASCO, DME, Meusburger.
- Verktyg för kylkanaler, utstötare, styrstift och kanalsystem.
- Full associativitet – alla ändringar i produktmodellen uppdateras i formverktyget automatiskt.
- Inbyggd simulering av öppning/stängning och kollisionskontroll.
- Möjlighet att arbeta med multi-kavitet och familjeformar.
Spara tid med effektiv formdesign
Med TopSolid’Mold får du tillgång till smarta funktioner som gör att du snabbt och exakt kan skapa avancerade formverktyg. Systemet känner själv av släppvinklar och undercuts, och delar automatiskt upp modellen i kärna och hålkärna. Insatser, distanser och andra komponenter placeras med intelligenta guider som anpassar geometrin efter standarder och verktygets storlek. Resultatet blir snabbare utveckling, färre manuella fel och en mer repeterbar process – perfekt för både enkla och komplexa formar.
- Inbyggd analys av släppvinklar och negativa ytor.
- Delning av solid i kärna och hålkärna med ett klick.
- Guidad process för inlägg, insatser och distanser.
HASCO, DME, Meusburger – direkt i din modell
TopSolid’Mold levereras med ett omfattande komponentbibliotek med färdiga standarddelar från välkända tillverkare som HASCO, DME och Meusburger. Du kan enkelt dra in styrstift, utstötare, distanser, formplattor och kylsystem direkt i modellen. Komponenterna anpassas efter verktygets storlek och är fullt parametriska. Detta sparar mycket tid jämfört med att bygga komponenter manuellt och säkerställer att din konstruktion följer industristandard från start.
- Inbyggda bibliotek med styrstift, utstötare och formplattor.
- Intelligent placering och anpassning efter mall.
- Uppdateras med leverantörens nyaste specifikationer.
Designa flera produkter i ett och samma verktyg
Med TopSolid’Mold kan du enkelt skapa multi-kavitetsverktyg och familjeformar, där flera identiska eller olika komponenter tillverkas samtidigt. Systemet hanterar placering, balansering och layout automatiskt, och du kan enkelt justera konfigurationen för att testa olika formuppsättningar. Detta ger ökad produktionseffektivitet och kortare cykeltid – perfekt för högvolymproduktion eller när du vill samla flera delar i samma form.
- Inbyggt stöd för multi-kavitet och familjeformar.
- Optimerad layout för balans och materialflöde.
- Enkel duplicering och parameterstyrning.
Bygg kylsystem och utstötning med precision
Att konstruera effektiva kylkanaler och utstötarsystem är avgörande för ett bra formverktyg. I TopSolid’Mold har du dedikerade verktyg för att skapa kanalsystem med optimal flödesgeometri samt exakt positionering av utstötare, styrstift och returfjädrar. Alla dessa delar är fullt integrerade i verktyget och uppdateras automatiskt om du ändrar modellen. Du kan dessutom simulera rörelser för att säkerställa att inget krockar. Det här är inte bara smart – det är säkert, effektivt och professionellt.
- Specialverktyg för kylkanaler och kylkretsar.
- Intelligent placering av utstötare och returfjädrar.
- Rörelsesimulering med kollisionskontroll.
Undvik misstag – simulera innan du producerar
TopSolid’Mold innehåller kraftfulla simuleringsverktyg som låter dig analysera rörelser och interaktioner i din form – innan den byggs. Simulera öppning/stängning, kontrollera utstötarrörelser och se till att alla komponenter fungerar ihop utan kollisioner. Systemet varnar för överlappningar och mekaniska konflikter, vilket ger dig trygghet i att allt fungerar som det ska. Det sparar både tid och pengar genom att minimera risken för kostsamma verkstadsfel eller ändringar i sista minuten.
- Rörelsesimulering för öppning, stängning och utstötning.
- Inbyggd kollisionsanalys mellan delar.
- Visualisering av toleranser och rörelsegränser.
Skräddarsy verktygsdesign efter dina krav
Varje formprojekt är unikt – och TopSolid’Mold är byggt för att möta det. Med anpassningsbara mallar, bibliotek och regelstyrda arbetsflöden kan du skapa en arbetsmiljö som speglar just ditt företags processer. Skapa egna komponenter, bearbetningsstrategier och mallar för dokumentation. Behöver du hantera specialdetaljer eller specifika kundkrav? Då kan du även ta hjälp av TopSolid’s utvecklingsteam för att bygga helt egna funktioner direkt i systemet.
- Anpassningsbara komponenter och mallar.
- Skapa egna regler och arbetsflöden.
- Möjlighet till specialutveckling direkt i TopSolid.
Från formdesign till bearbetning
TopSolid’Mold integreras helt med TopSolid’CAM, vilket innebär att du kan gå direkt från verktygskonstruktion till maskinbearbetning utan att exportera eller konvertera filer. Alla geometrier och hålbilder bevaras, och CAM-programmet förstår exakt vilka delar som ska bearbetas. Det ger dig full kontroll över verktyg, operationer och verktygsbanor – samtidigt som du sparar tid och minskar risken för fel. Design- och tillverkningskedjan har aldrig varit så sammanhängande.
- Direktöverföring av formgeometri till CAM.
- Full synk mellan design, hålbilder och verktygsbanor.
- Anpassning för 3- till 5-axlig bearbetning.
Imponera med fotorealistiska renderingar
Med tillägget TopSolid’Image kan du skapa högupplösta och verklighetstrogna renderingar av dina formverktyg. Justera ljussättning, material, reflektion och transparens för att skapa säljande bilder till offertmaterial, dokumentation eller kundpresentationer. Det är ett effektivt sätt att kommunicera komplex teknik – visuellt, snyggt och professionellt – innan ett enda verktyg har tillverkats.
- Skapa realistiska renderingar med ljussättning och material.
- Perfekt för presentation, offert eller teknisk dokumentation.
- Exportera i format som JPG, PNG, TIFF för tryck och webb.
All dokumentation på plats – utan manuellt arbete
TopSolid’Mold genererar automatiskt all dokumentation du behöver för tillverkning och montering av formverktyget. Ritningar, stycklistor (BOM), måttsättningar och hållistor skapas med några få klick – alltid i synk med den senaste versionen av modellen. Du slipper dubbelarbete och kan lita på att all dokumentation är korrekt. Skräddarsy dina mallar för att följa interna standarder eller krav från underleverantörer.
- Snabb generering av ritningar och måttsättning.
- Stycklistor med struktur, artiklar och positioner.
- Export till PDF, Excel, ERP eller PDM-system.
Framgångshistorier från verktygsindustrin
Företag världen över använder TopSolid’Mold för att förbättra sin verktygskonstruktion. Genom att kombinera automation, precision och sömlös CAM-integrering har kunder inom fordonsindustrin, medicinteknik och plastproduktion kortat sina ledtider, minskat felmarginaler och ökat produktionskvaliteten. TopSolid ger dem kontroll över hela kedjan – från kundens CAD-fil till färdig form.
- Minskade ledtider och snabbare time-to-market.
- Högre kvalitet med färre fel och omarbetningar.
- Framgångsrika projekt i flera branscher.
Expertstöd från installation till expertanvändning
TopSolid’Mold backas upp av ett globalt nätverk av experter och återförsäljare som erbjuder teknisk support, utbildningar och löpande uppdateringar. Genom TopSolid Learning och dedikerade kurspaket får du och ditt team snabb väg till produktivitet. Systemet utvecklas kontinuerligt och förbättras med över 60 nya funktioner per år – vilket gör att du alltid har det senaste inom formdesign till ditt förfogande.
- Teknisk support och utbildning för alla nivåer.
- E-learning och lokala kurser för snabb onboarding.
- Årliga uppdateringar med nya funktioner och förbättringar.
